1 產品說明

AP電流感應電源模塊根據高壓電力電纜、大電流母線及中低壓惡劣環境的電流感應取電需求設計，滿足嚴苛的防潮、防腐蝕和高低溫要求，輸入電流范圍寬并具有超強的耐短路電流沖擊能力，采用雙路CT輸入以增強一次電流較小時的應用場景，輸出功率為20W（50W以內可定制）。感應電源采用全狀態靜音可控整流技術，靜音控制最小占空比低于2%，靜音時不降低取電效率，在持續大電流空載和小電流滿載工況下，取電互感器均可較好的處于靜音工作狀態，電源變換采用了隔離型DCDC變換技術，很好的保障了極端大電流沖擊時感應電源模塊和負載的安全。AP感應電源還將一次電流波動、電池充放電控制和負荷管理進行一體化智能設計，大電流時負載優先，小電流且儲能不足時儲能優先，既減小了一次電流不穩定負載的頻繁啟停，又匯集了小電流時的點滴能源，有效地提升了設備的在線運行時間，并采用專業的鋰電池恒流-恒壓充電和放電保護策略，可有效的保障儲能鋰電池的使用壽命，實現了電流感應電源整個用電系統的一次性智能化管理，適應于包括電網、鐵路和新能源等各類戶外電流感應取電場景。

2 性能指標

CT輸入持續電流：交流0-15A；

CT開路電壓要求：>40VAC；

輸出總功率：20W（默認），30W/40W/50W可選；

充電限制功率：10W（5W-20W可設）；

輸出電壓：12V（5V、24V可選），如配置電池，需根據電池規格設定；

穩壓精度：5％                   輸出紋波：<3％ ；

電池保護電壓：關斷電壓9V、開啟電壓11.2V（默認，據電池規格可設定）；

滿載時互感器噪音： <55dB（互感器1m處）；

開路保護器動作電壓（互感器若配置）：不低于80V峰值；

工作溫度：-40℃至+85℃           防護等級：IP67；

模塊尺寸（W×L×H）：73mm×146mm×48mm。

3 原理圖

輸入端子說明：

S1、S2：主取電互感器輸入端，無極性要求，線徑不小于1.5平方毫米；

COM1、COM2：輔取電互感器輸入端，無極性要求，線徑不小于1.5平方毫米， 輔取電互感器與主取電互感器可接同相或異相導線。

輸出端子說明：

B+：儲能電池正極接入，接入前注意極性并請核對電池規格；

B-：儲能電池負極接入；

Vo+：負載正極接入，注意極性并小心短路；

Vo-/Gnd：負載負極接入；

OL1、OL2：過載或導線電流不足告警，為一組和內部電路隔離的固態繼電器無源常開接點，接點閉合（內嵌2k限流電阻）表示有告警輸出。

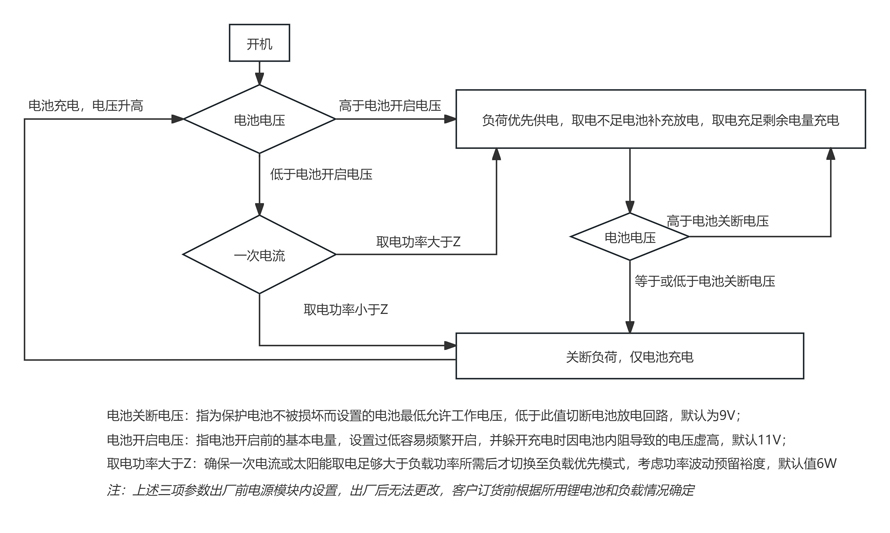

電池儲能與負載供電優先權管理

上述電池儲能和負載供電優先權管理邏輯在以下三方面有顯著作用：

ü 提高電能輸入大幅波動情況下的設備在線率；

ü 減少電能輸入波動情況下負載的頻繁啟停；

ü 對儲能電池提供更好的保護。

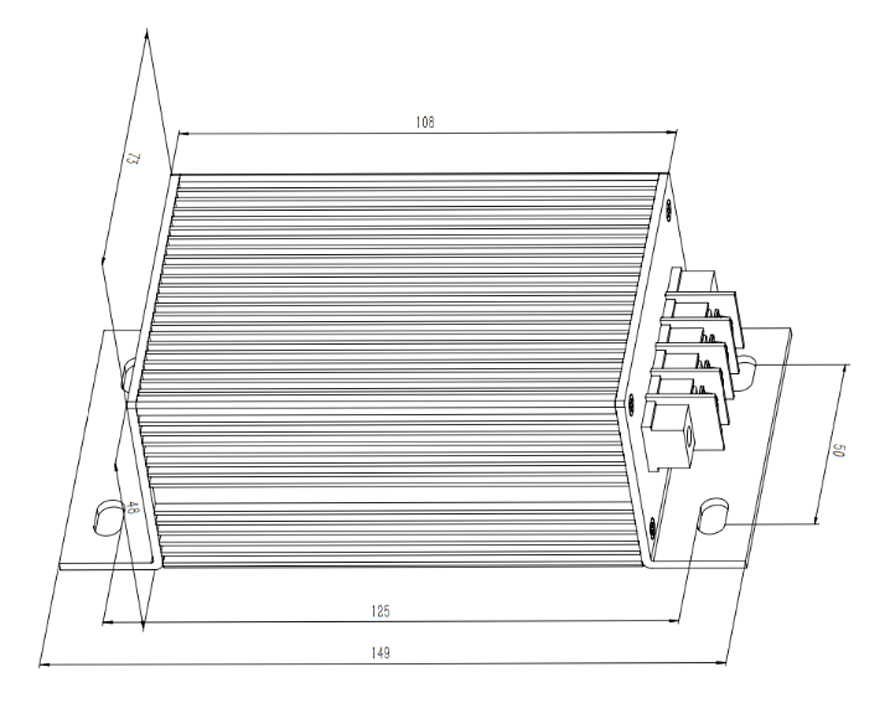

4外形及安裝尺寸
