    AP1220B-160說明書



    1  型號說明

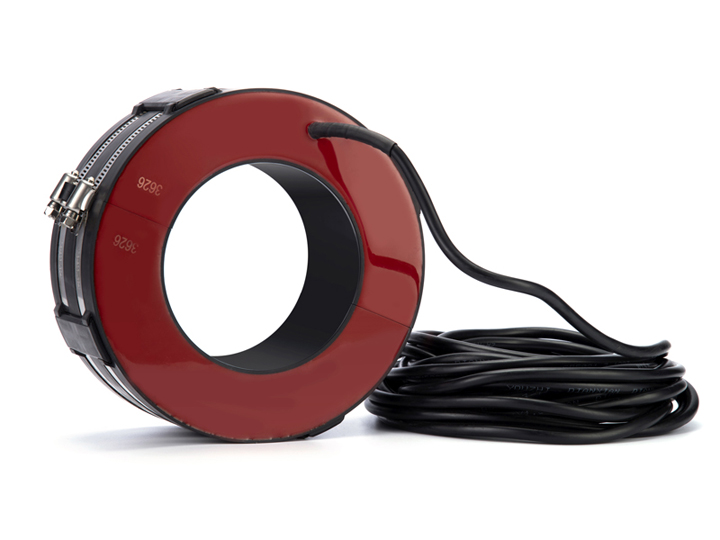

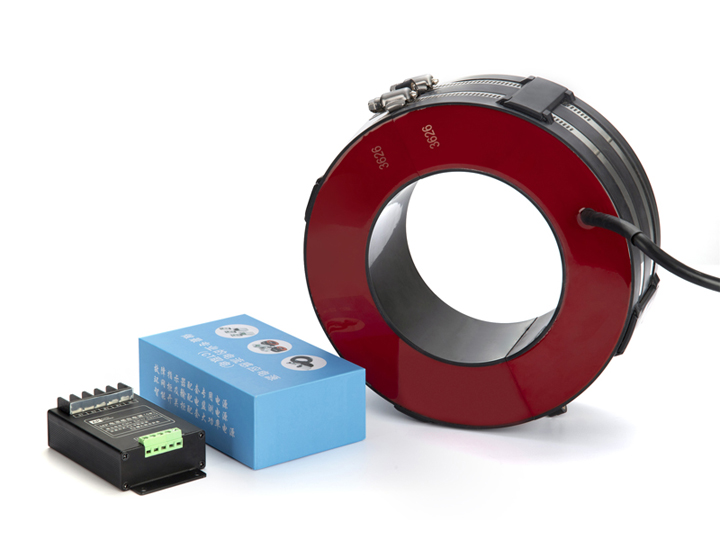

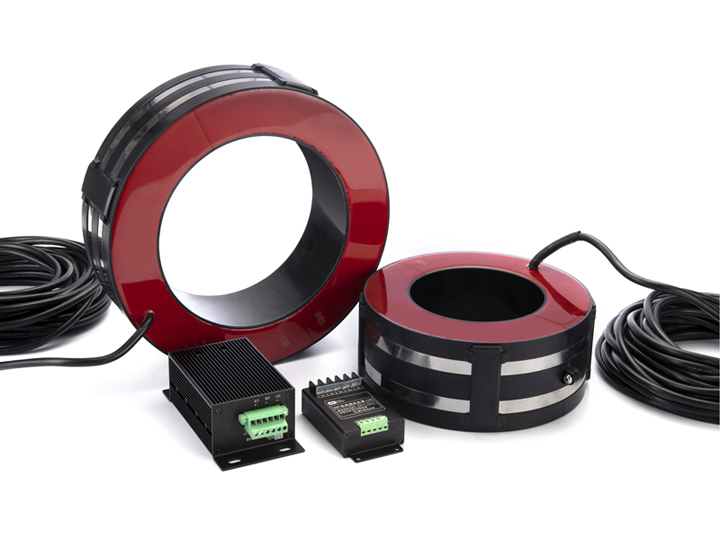

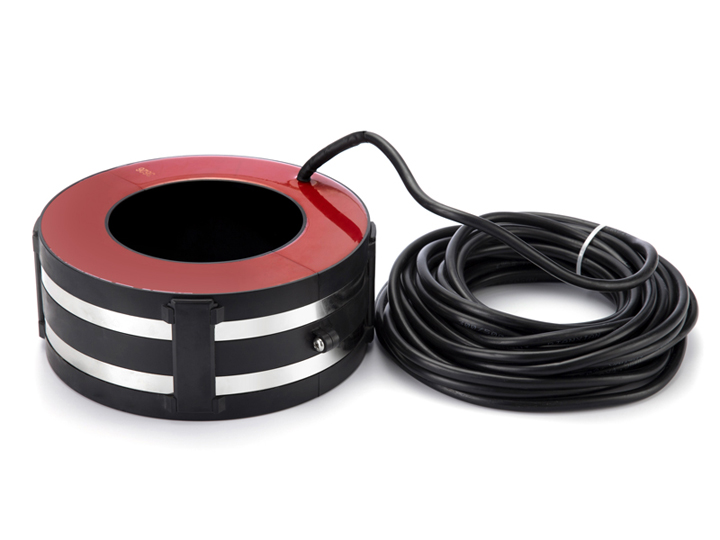

    AP1220B:其中 AP系列電流感應電源,12V電壓規格輸出,B表示含12V蓄電池充放電管理功能。AP1220B是我公司針對電力系統環網開關柜中等功率應用開發的一款帶蓄電池充放電管理的高穩定性電流感應電源,其負載輸出電壓規格為12V,額定輸出功率為20W,充電電壓最大為13.5V,充電限流值為0.8A,充電最大功率為20W,支持取電的最大導線外徑為160mm。該系列電流感應電源采用電勢湖技術和高頻隔離DC/DC變換技術,輔以電源狀態監視以及蓄電池充放電管理,配套專用取能互感器,體積小巧,電能轉化效率高,滿足了電網大電流沖擊和負載跳變等多種惡劣情況下的安全供電要求。





    2 性能指標

    項目

    參數

    項目

    參數

    取能互感器絕緣

    3kV

    主輸出電壓

    13.5V

    喚醒電流

    25A

    最大輸出功率

    20W

    功流比

    0.15

    輸出紋波

    ≤±0.5%pp

    2W負載一次電流

    38A(CT)

    充電限流值

    0.8A

    最小滿載一次電流

    160A(CT)

    浮充電壓限值

    13.5V

    最大持續負荷電流

    1000A

    欠壓保護設定

    11.2V

    最大導線外徑

    160mm

    輸出供電恢復

    12.8V

    耐受導線沖擊電流

    315kA 4s(可擴)

    過載保護設定

    40W3A

    環境溫度

    -40+70oC

    告警輸出

    隔離

    儲存溫度

    -40+105oC

    散熱結構

    自然/輔助

    互感器尺寸

    (外徑×內經×高)

    Φ270×Φ160×60mm

    電源模塊尺寸

    73×127×48mm

    互感器重量

    4kg

    電源模塊重量

    0.6kg

    注:當環境溫度超過+55oC時,產品應降額使用。由于開啟式互感器表面吻合度差異和安裝條件不同,喚醒電流和取電功率可能出現一定的差異。

    注:在同等一次電流的情況下,雙CT的取電功率約等于單CT取電功率的2倍。

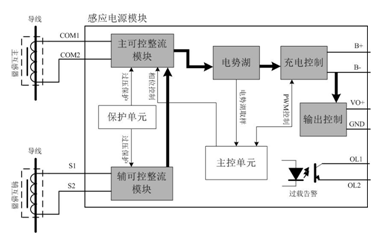

    3 原理圖







    4輸出控制邏輯說明

    1、蓄電池充電限流值:0.8A,浮沖電壓限值為13.5V;
    2、蓄電池電壓低于11.2V時,負載供電會被切除;當電池電壓高于12.8V后,負載供電回路開;
    3、如負載供電因蓄電池電壓低被切除,當電池充電電流高于0.7A時,負載供電輸出將敞開,此時感應取電優先實現負載供電,剩下能力為蓄電池充電。

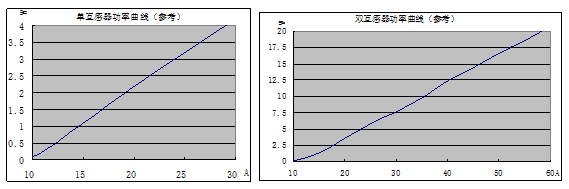

    5 功流曲線









    <備注:當電流大于100A時,取電功率=0.15*(電流-25)>

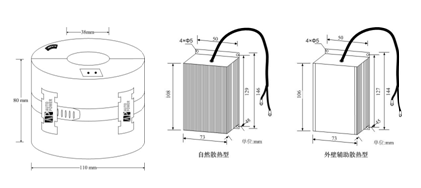

    6 模塊安裝尺寸







    7 取能互感器電容


       此高壓絕緣子為取能互感器的高壓端,低壓電容器的容量大小由需求的低電壓決定,能夠根據用戶對低壓的要求來裝備低壓電容器。一般假如沒有特別要求,本公司配備的低壓為220V,低壓容量是0.22U??紤]用戶對功率的要求,一般要求功率越大越好。實際由高壓電容提供的功率才2W左右,所以存在不夠用的問題,主張用戶做功率放大,至所需求的成果。
