AP2450B-38說明書

1  型號說明

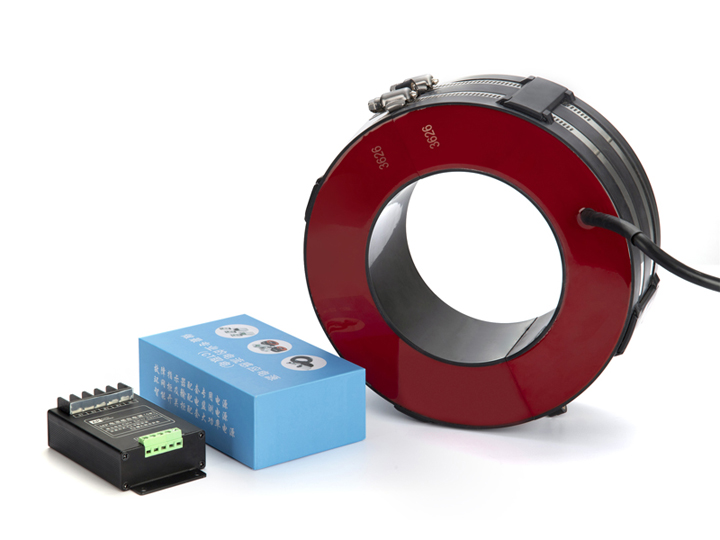

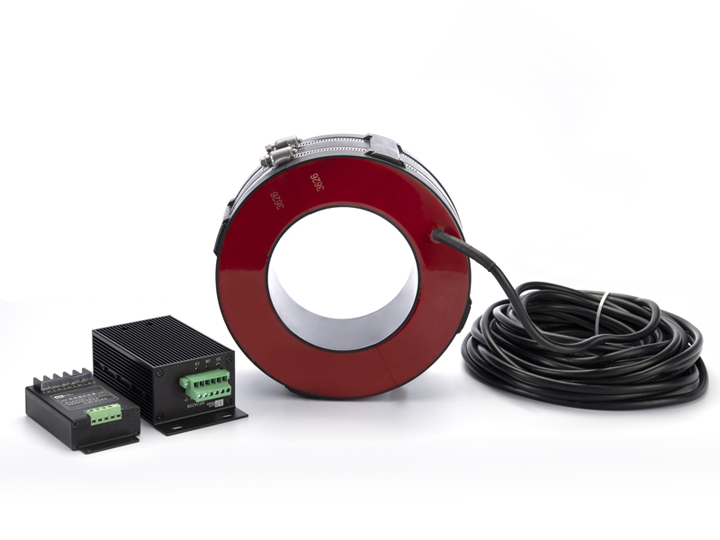

AP2450B：其中 AP系列電流感應電源，24V電壓規格輸出，B表示含24V蓄電池充放電管理功能。AP2450B是我公司針對電力系統環網開關柜中等功率應用開發的一款帶鋰電池充放電管理的高穩定性電流感應電源，其負載輸出電壓規格為24V，輸出最大功率為50W，充電電壓最大為27V，充電限流值為1.6A，充電最大功率為40W，支持取電的最大導線外徑為38mm。該系列電流感應電源采用電勢湖技術和高頻隔離DC/DC變換技術，輔以電源狀態監視以及蓄電池充放電管理，配套專用取能互感器，體積小巧，電能轉化效率高，滿足了電網大電流沖擊和負載跳變等多種惡劣情況下的安全供電要求。

2 性能指標

注：當環境溫度超過+55ºC時，產品應降額使用。由于開啟式互感器表面吻合度差異和安裝條件不同，喚醒電流和取電功率可能出現一定的差異。

3 原理圖

4 輸入輸出說明

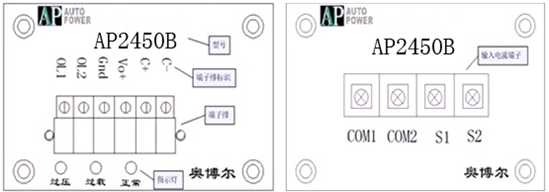

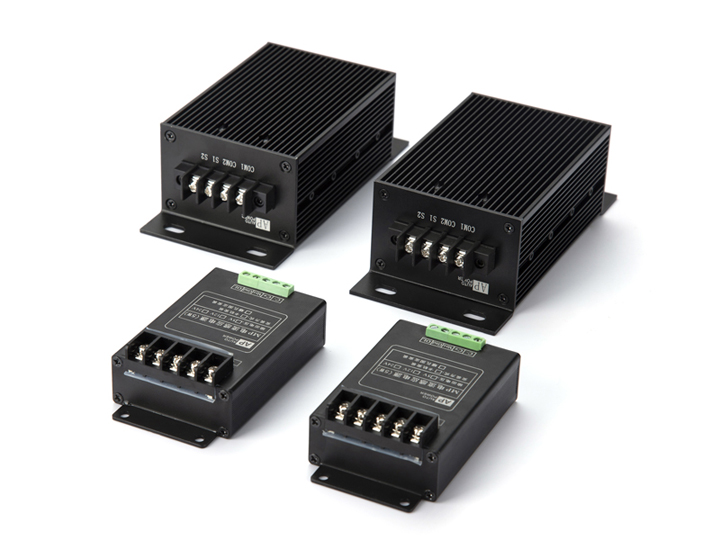

端子排說明：

    OL1、OL2：過載（導線電流不足）告警輸出端，為一組和內部電路隔離的固態繼電器輸出接點，導線電流不足（或電池低電壓充電）時，該組節點會閉合發出告警信號。輸出節點的電流不能超過50mA，外加電壓需小于200V，請注意合理選擇控制電壓和限流電阻（模塊內已經內置2k歐姆限流電阻）。

    Gnd：電源地，直接聯接負載負端

    Vo+：27V電壓輸出，直接聯接負載正端

    C+： 即B＋，接鋰電池正極，鋰電池電壓規格為24V

    C－：即B－，接鋰電池負極

    S1、S2為主取能互感器輸入

    COM1、COM2為輔取能互感器輸入

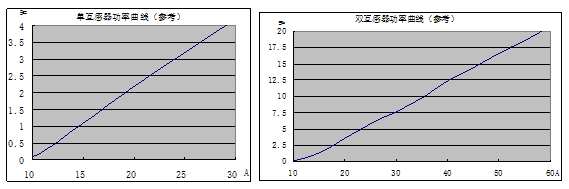

5 功流曲線

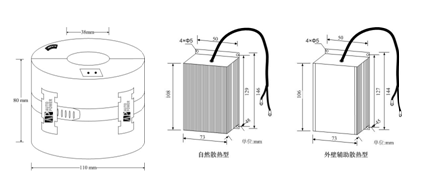

6 外形及安裝尺寸

7 CT取電電流感應電源的應用

1.CT取電電流感應電源主要用于缺乏常規供電措施的高壓輸配電領域,在輸配電網中，電壓高至10kV-1150kV，工作電流達數十安至數千安，雖有巨大的電能傳輸，許多智能化電子設備卻因缺電而無法安裝,或不得不配置昂貴笨重的太陽能或風能發電設備，猶如長江邊上無水可飲。

2.CT取電隨著智能電網的開展，在高壓一次設備上(如架空輸電線、電纜、環網柜等)加裝智能電子設備的需求增強，電流感應電源的應用日趨廣泛，包括但不限于:配電自動化、智能環網柜、架空輸電線及電纜監控、高壓帶電維護工具及其它各種拓展應用(如野外通信基站、高壓輸電線指示燈等)

8 輸出控制邏輯說明

    1、鋰電池充電限流值：1.6A，浮沖電壓限值為27V；

    2、鋰電池電壓低于22V時，負載供電會被切除；當電池電壓高于24.8V后，負載供電回路開；
